FPF频率变送器用于测量交流频率，隔离变送输出线性直流信号，输送给远程装置、计算机、自动化控制系统等

测量：单相，三相系统

输入范围：50±5Hz, 50±1Hz,50±0.5Hz,0~60Hz

精度：±0.1%RO

输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号

安装方式：35mm标准导轨、底座螺钉安装

FPF频率变送器的技术条件

引用标准：GB/T 13850-1998（IEC688-1992）

长期稳定度：≤±0.2%/年，无累计误差

温度影响：≤100ppm/℃

响应时间：＜400ms

输出纹波：＜0.4% (峰-峰值)

输入功耗：电流＜0.2VA，电压＜0.1VA

工作频率：标称频率±10%

输出负载：电流输出 额定10V压降 最大15V压降（可选）电压输出额定 2mA 最大 5mA输出

输出负载影响：＜0.1% （额定负载范围内）

辅助电源：额定电压 80%-120% 额定频率 90%-110%

允许过量输入：电流 3倍连续 10倍30秒 50倍1秒，电压最大2倍连续

电压试验：输入/输出/电源与外壳之间 2kV AC 1min   IEC688

冲击试验：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脉冲电压）

校正幅度：满度最小±3%，零点最小±1%

磁场影响：0.4kA/m 磁场强度变化＜0.05%

工作条件：温度-10～55℃ 相对湿度 ≤95% 无凝露

贮藏条件：温度-40～70℃ 相对湿度 ≤95% 无凝露

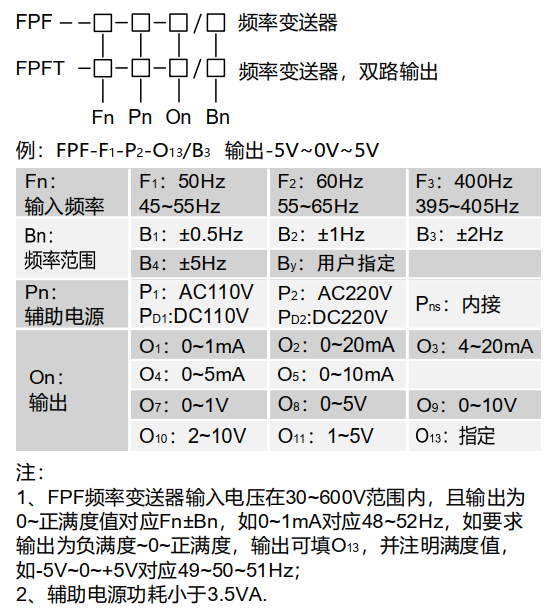

FPF频率变送器的选型代码

常用规格实例

Model:FPF-F1-P2-O3/B

Class: ±0.2%

Input: 45~55Hz,100Vac, 50Hz

Output:4~20mAdc

Aux.power:AC220V

描述：此型号为频率变送器，45~55Hz工频频率信号输入，输出4~20mAdc, 工作电源AC220V

FPF频率变送器的详细资料请点击下载FPF频率变送器.pdf

更多FP系列电量变送器的产品资料请点击下载FP系列电量变送器.pdf

更多铁壳FP系列电量变送器（视频点击↓）
