THB-R系列热电阻输入安全栅的概述

THB-R系列热电阻输入安全栅接收危险区的热电阻信号，经过线性化处理，变换成与温度成线性的电压或电流信号输出到安全侧。可选1入1出、1入2出。可在线设置分度号和温度范围。安全栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。产品广泛应用于化工、石油、冶金、天然气、电力等各种行业，与各类本安仪表连接，作为本安防爆系统的关联设备使用。

THB-R系列热电阻输入安全栅的特点

输入、输出、电源三方完全隔离，抗干扰能力强

可编程的安全栅，在线设置分度号和温度范围

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单

THB-R系列热电阻输入安全栅支持带电热插拨装卸方便、精度高、线形度高、抗干扰性强、长期工作的稳定性

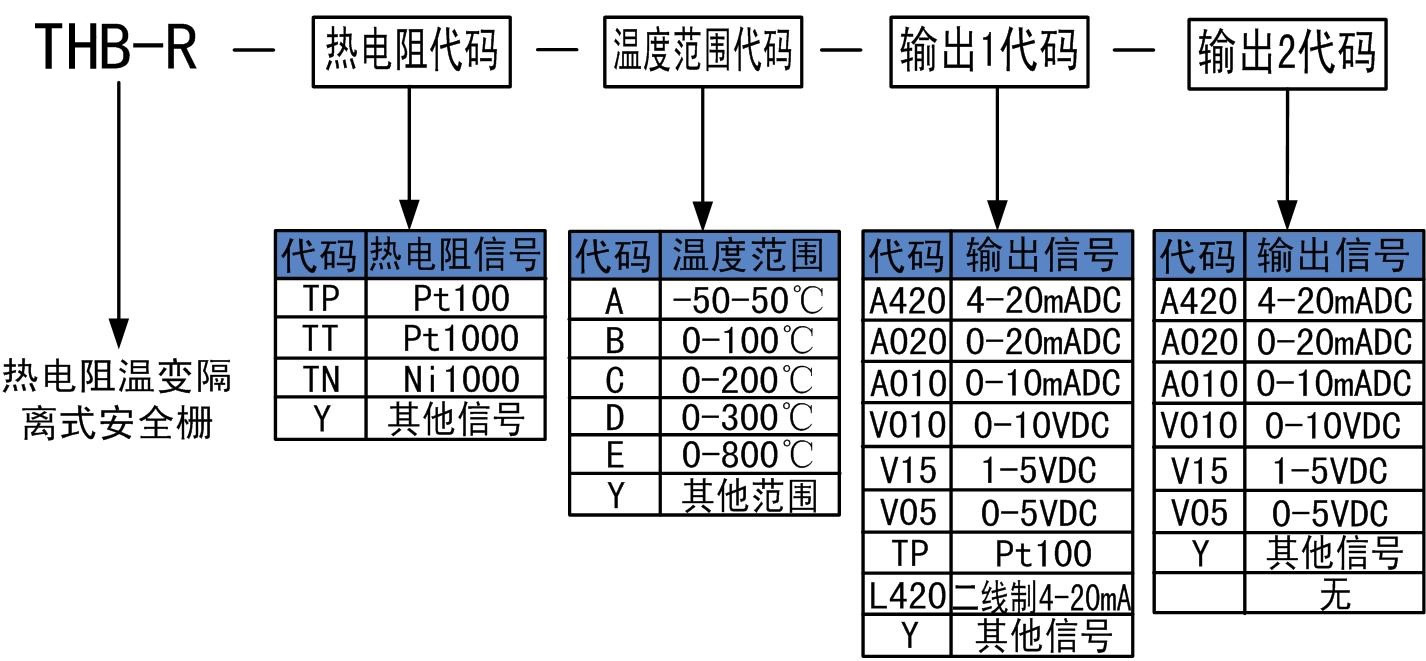

THB-R系列热电阻输入安全栅的选型代码

常用规格实例

举例1  输入：危险区，一路Pt100，温度范围0~100℃，输出：安全区，一路4~20mADC，工作电源：DC24V

订货型号：THB-R-TP-B-A420

举例2  输入：危险区，一路Ni1000，温度范围-50~250℃，输出：安全区，两路4~20mADC，工作电源：DC24V

订货型号：THB-R-TN-Y-A420-A420(或缩写为：THB-R-TN-Y-2A420)

举例3  输入：危险区，一路PT100，温度范围0~200℃，输出：安全区，二线制4~20mADC，工作电源：输出回路供电

订货型号：THB-R-TP-C-L420

TH系列热电阻输入安全栅的安装与拆卸

                           底座插拔                                                                         安装与拆卸

详细产品介绍请点击下载 THB-R系列热电阻温变安全栅.pdf
