TH系列热电偶隔离器(热电偶进/热电偶出)的概述

TH系列热电偶隔离器接收现场的直流毫伏信号，经过隔离后输出，可输出1:1直流毫伏信号，通常用于隔离热电偶信号。隔离器也可经过隔离和线性化处理后，转换成与温度成线性关系的标准信号输出。可选1入1出，1入2出。仪表广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，用来完善和补充系统模拟I/O插件功能，提高自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。

产品特点

■ 输入、输出、电源三方完全隔离，抗干扰能力强

■ 精度高，线性度高，长期运行稳定性高

■ 模块化设计，体积小，功耗低，适合密集安装

■ 底座与主机可以分离插拔，安装、拆卸、维护方便简单

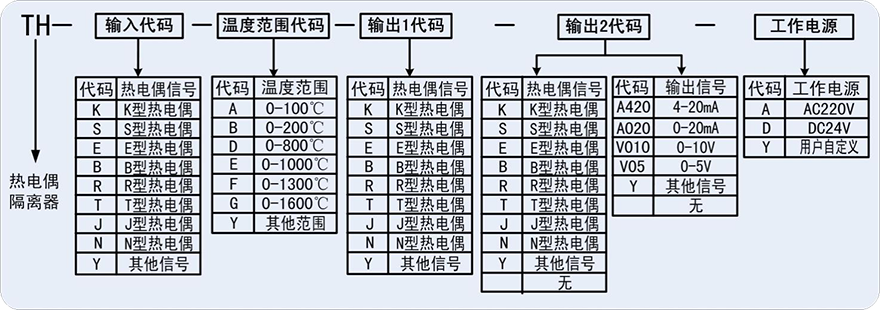

选型代码

常用规格实例

参照选型代码表，正确规范书写订货型号代码

举例1 输入：K 型热电偶，0-800℃，输出：1 路K 型热电偶，工作电源：24VDC

订货型号：TH-K-D-K-D

举例2 输入：S 型热电偶，0-1300℃，输出1：S 型热电偶，输出2：4-20mA，工作电源：24VDC

订货型号：TH-S-F-S-A420-D

举例3 输入：E 型热电偶，0-700℃，输出1：E 型热电偶，输出2：E 型热电偶，工作电源：24VDC

订货型号：TH-E-Y-E-E-D（Y=0-700℃）

详细产品介绍请点击下载 热电偶隔离器.pdf
