TH系列热电阻隔离器的概述

TH系列热电阻隔离器是将热电阻隔离成热电阻（PT100，PT1000，cu50，cu100，ni1000等），输入：输出=1：1 实现了输入和输出之间的隔离。此产品是一路输入热电阻，一路输出热电阻信号的产品，若需4~20mA等模拟量输出请点击下面链接：热电阻温度变送器

TH系列热电阻隔离器的特点

■ 输入、输出、电源三方完全隔离，抗干扰能力强

■ 精度高，线性度高，长期运行稳定性高

■ 模块化设计，体积小，功耗低，适合密集安装

■ 底座与主机可以分离插拔，安装、拆卸、维护方便简单

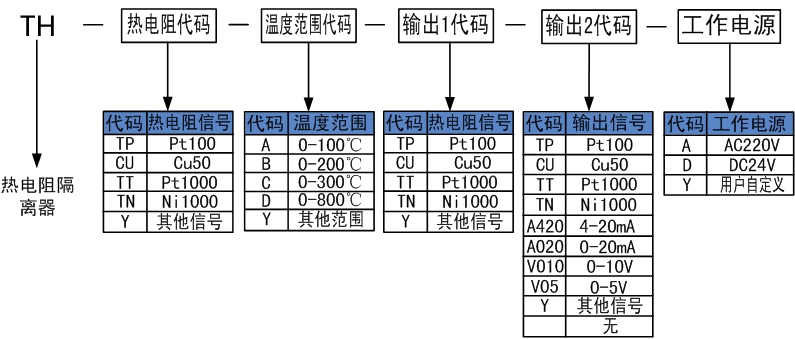

TH系列热电阻隔离器的选型代码

常用规格实例

参照选型代码表，正确规范书写订货型号代码

举例1 输入：Pt100,0-200℃，输出：1路Pt100，工作电源：24VDC

订货型号：TH-TP-B-TP-D

举例2 输入：Pt100,0-100℃，输出1：Pt100，输出2：4-20mA，工作电源：24VDC

订货型号：TH-TP-A-TP-A420-D

举例3 输入：Pt100,0-150℃，输出1：Pt100，输出2：Pt100，工作电源：24VDC

订货型号：TH-TP-Y-TP-TP-D（Y=0-150℃）

TH系列热电阻隔离器的安装与拆卸

                              底座插板                                                                              安装与拆卸

详细产品介绍请点击下载 热电阻隔离器.pdf
