WHC570导轨式三相多功能电表的概述

WHC570导轨式三相多功能电表专为电力系统、工矿企业、智能楼宇、自动化设备等的电能统计和能耗管理而设计的一款智能型电表。可精确测量: 配电中的三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、电网频率等电参数，同时可进行双向、四象限有功电度、无功电度的能量累计。电表标配有高速RS485通讯接口，采用Modbus-RTU或DL/T645-2007通讯协议，可作为电力监控系统 (SCADA或DCS) 和能耗管理系统的前端元件，与各种PLC、工业控制计算机、HMI和MES系统等软件进行组网，实现能耗数据的远程采集。
电表还具有测量精度高、结构紧凑、体积小巧、安装方便，可广泛作为智能设备等电力测量和电能统计的理想终端。

WHC570导轨式三相多功能电表的应用领域

◆ 能源管理系统
◆ 配电自动化系统
◆ 智能建筑
◆ 变电站自动化系统
◆ 工厂自动化系统
◆ 智能型配电盘、开关柜

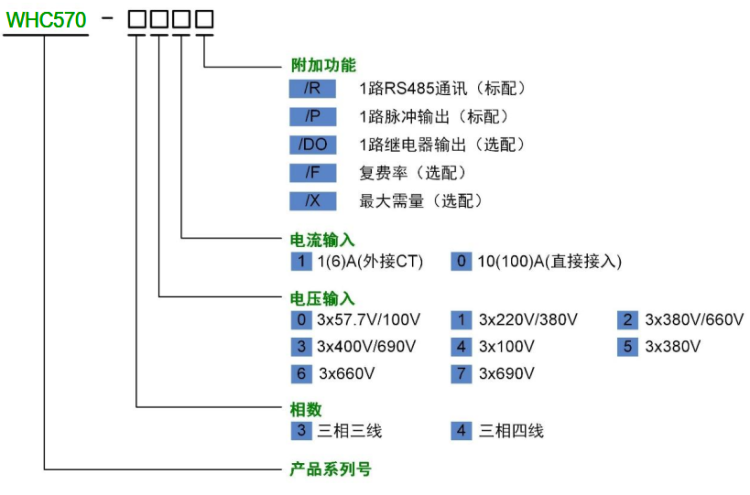

WHC570导轨式三相多功能电表的选型

特殊说明：
1、 订货时请确认好三相三相、 三相四线，两种接线方式不可通用使用；
2、 电压等级3x660V、 3x690V、 3x380V/660V、 3x400V/690V为高压输入型，需外接辅助工作电源AC/DC85~265V，不可
选配继电器输出功能；
3、 当额定电流大于80A时，建议使用电流互感器（CT）接入。

选型示例：
订货要求：三相四线， 额定电压220V/380V，额定电流5A(外接CT)， 带RS485通讯和复费率功能；测量电流、电压、频率、
功率因数、有功功率、无功功率、 视在功率、有功电能、无功电能
订货型号： W HC570- 411/R/P/F

详细产品介绍请点击下载WHC570导轨式三相多功能电表.pdf
