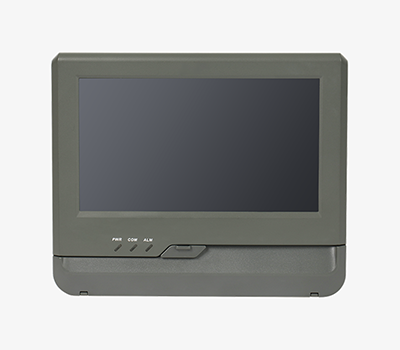

CHR70C是一种具备运算功能的触摸无纸记录仪，采用7英寸触摸式液晶屏作为显示和操作界面，分辨率：800×480点，前方面板防护等级符合IP65的要求。

CHR70C无纸记录仪内置最大达1GB NAND Flash作为历史数据的存储介质（例：8通道，每1秒记录1次则可记录290天）；具有60个运算函数、24路模拟量输入、3路开关量输入、3路脉冲量输入、6路模拟量变送输出、16路开关量输出，可实现运算、显示、记录、报警、分析统计报表、高速采样等功能；通过 RS-232/RS-485和以太网通讯接口，可实现远程实时监控、历史数据读取等功能。

CHR70C无纸记录仪的基本性能

■ 0.2级以上精度，采样周期500mS（全部通道同步测量一次）。

■ 最多24通道，全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可。

■ 记录间隔0.5秒~60小时可设。可手动或者自动启动（或停止）记录。

■ 具有丰富的画面显示，数值、曲线和棒图显示及PID控制、流量等画面。

■ 具有60个运算函数和其它功能模块，可实现统计、计数、联锁、定时控制等功能。

■ 通过U盘可手动或自动转存历史数据，也可保存事件列表、统计列表、组态数据、累积报表、报警信息、操作信息、故障信息、监控画面，以便在PC机上进行分析。

■ 可选配开关量输入、频率输入、模拟量输出、开关量输出、打印、PID、真空度、流量累计、流量温压补偿运算等功能。

■ 支持用于串口通讯的Modbus-RUT从机模式，也可支持用于以太网通讯的Modbus-TCP服务器模式。

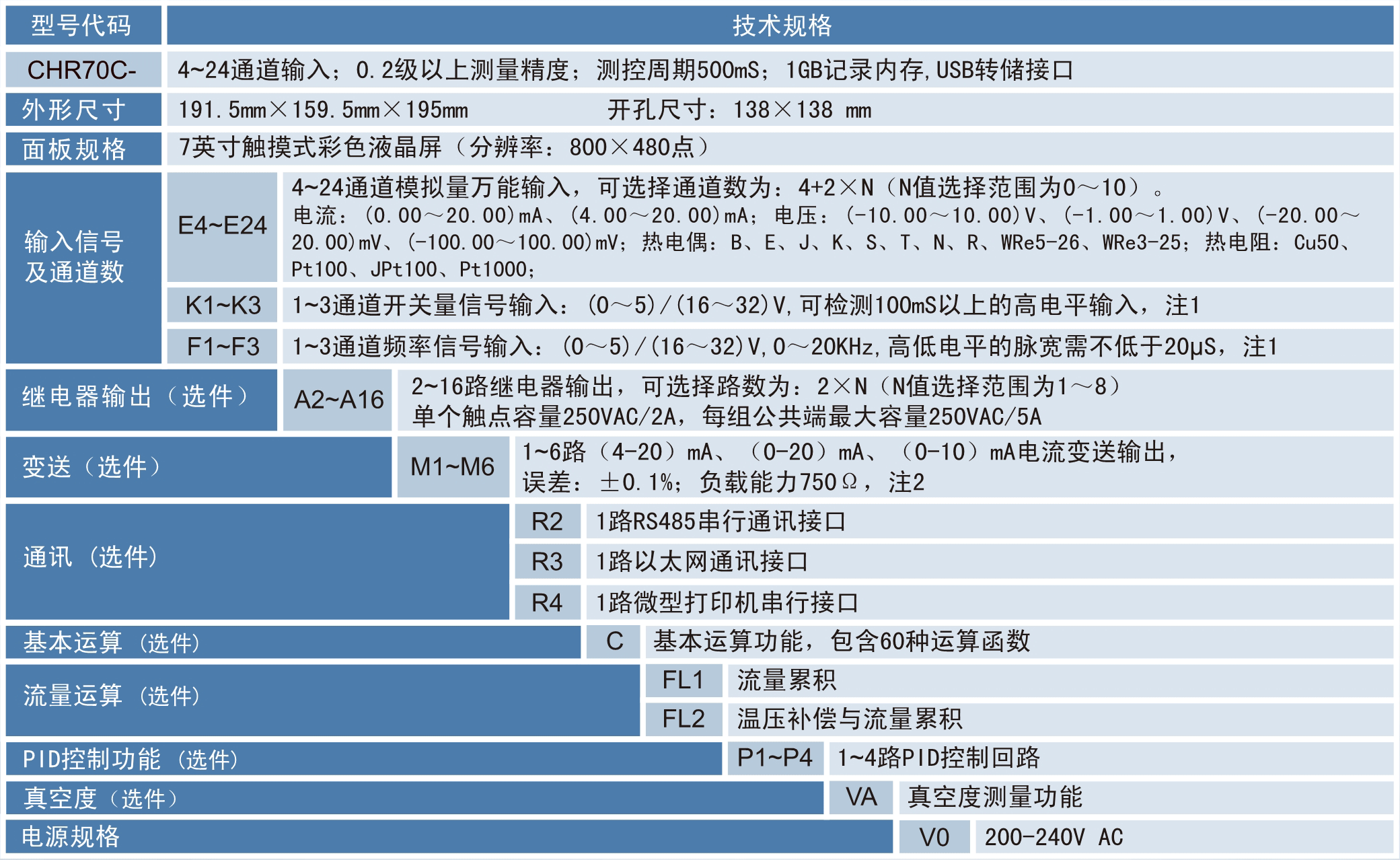

CHR70C无纸记录仪的选型表

注1、开关量输入和频率输入共用3路端子，总数最多为3路；

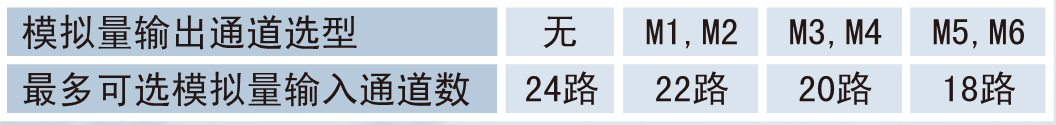

注2、模拟量输出将占用模拟量输入的通道数量，具体分配如下：

注3、仪表提供带24V配电功能的模拟量输入功能，即模拟量输入通道支持两线制配电，配电能力为每路50mA/24V。

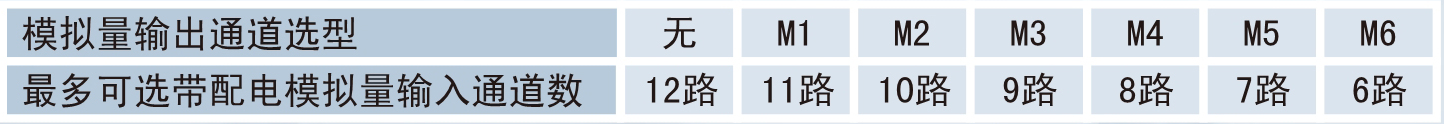

　　配电输出和模拟量输出通道总数为12路，具体如下:

详细产品介绍请点击下载 CHR70C触屏式无纸记录仪.pdf

产品使用说明请点击下载CHR70C触屏式无纸记录仪说明书.pdf
