单通道仪表选型指南

热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。

单通道热工表包括5个系列产品，主要的差别在测量精度，测控速度及可选配的功能方面。

● CHK6是通用经济型。标配2点报警输出和变送器电源，可选配变送输出。满足精度要求为0.5级的显示、报警和变送的应用。

● CHT系列是标准型，精度等级为0.2级，满足绝大部分的应用要求。

● CHW系列是标准型，与CHT不同之处在于输入信号为万能输入,可通过设置选择。

● CHEW系列是高精度兼快速测控型。

● CHK系列是增强型，可选配1点外部开关量输入。

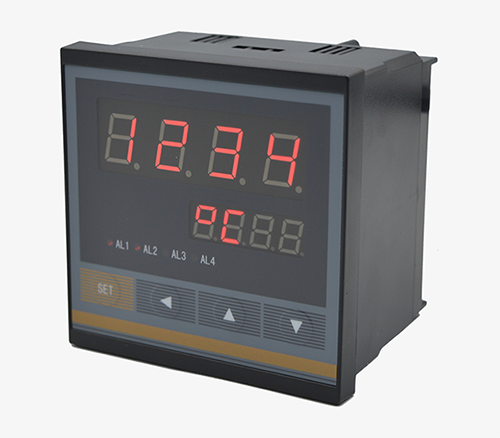

CHW万能输入型数显表的基本性能

■0.2级精度，测控速度每秒10次。显示范围-1999~9999。

■双四位数码管显示（主显示+第二显示），其中第二显示可供显示工程量单位、报警值等信息。

■模拟量万能输入，通过设置选择。

■可选配1-4点报警输出。11种报警方式：测量值上（下）限、偏差上（下）限、偏差绝对值上（下）限、故障报警七种基本报警方式和待机上（下）限、待机偏差上（下）限。

■10段折线修正功能

■可选配通讯、变送

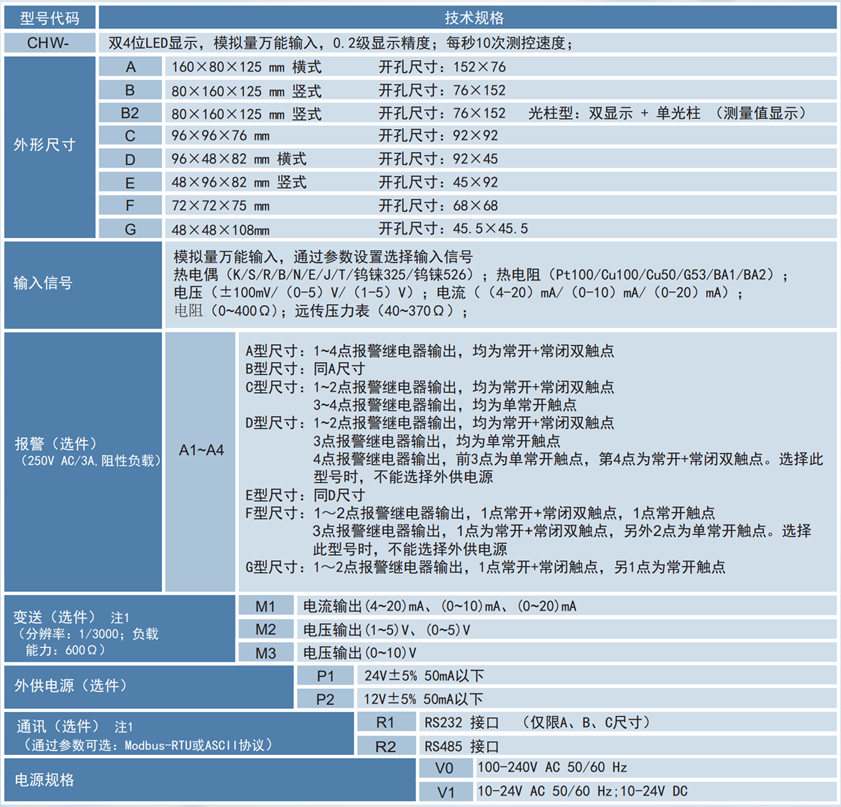

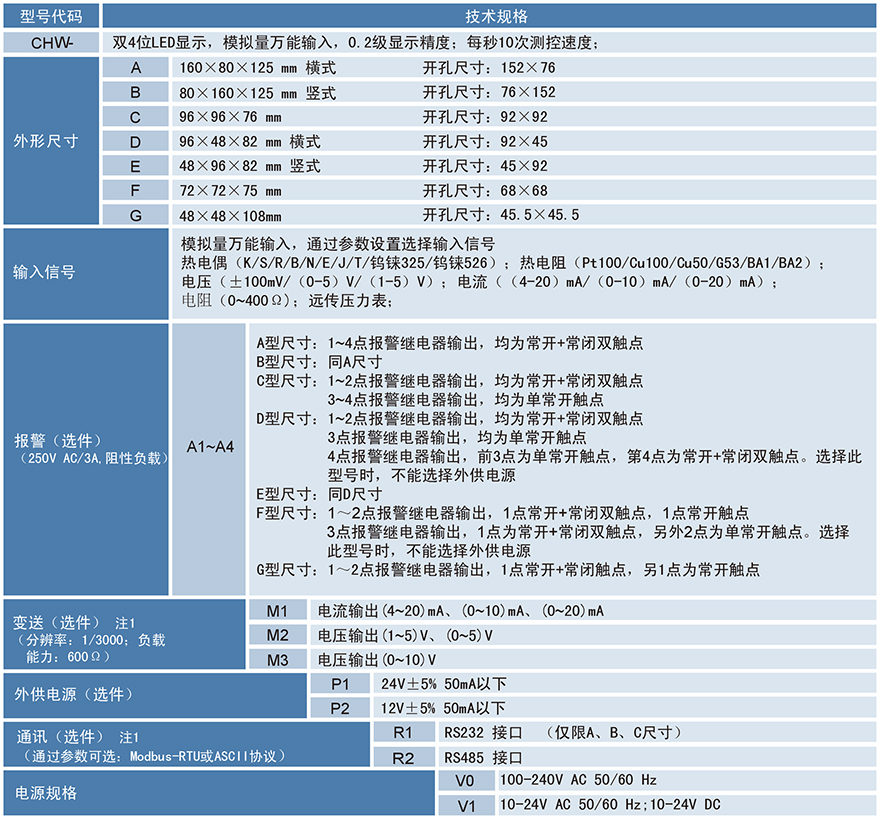

CHW万能输入型数显表的选型代码

注1：同时需要变送和通讯功能时：

   a）A、B、C尺寸支持同时选变送和通讯功能；

   b）D、E尺寸受端子数限制，同时选变送和通讯功能时不能有外供及第4报警；

   c）F尺寸受端子数限制，同时选变送和通讯功能时不能有外供及第3报警；

   d）G尺寸受端子数限制，同时选变送和通讯功能时不能有外供；

详细产品选型样册请点击下载 CHW万能输入数显表.pdf

产品说明书请点击下载CHW单通道数显表使用说明书.pdf
