FPW有功功率变送器，FPW301是三相四线有功功率变送器，功率变送器是将电力系统里的有功功率，有功无功组合，经隔离变送成线性输出的模拟信号。

FPW301有铁壳或塑壳这两种可供选择。

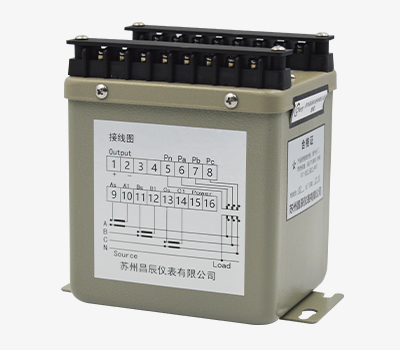

一、铁壳FPW301

测量：单相二线，三相三线，三相四线

编辑搜图

FPW有功功率变送器的技术条件

引用标准：GB/T 13850-1998（IEC688-1992）

长期稳定度：≤±0.2%/年，无累计误差

温度影响：≤100ppm/℃

响应时间：＜400ms

输出纹波：＜0.4% (峰-峰值)

输入功耗：电流＜0.2VA，电压＜0.1VA

工作频率：标称频率±10%

输出负载：电流输出 额定10V压降 最大15V压降（可选）电压输出 额定 2mA 最大 5mA输出

输出负载影响：＜0.1% （额定负载范围内）

辅助电源：额定电压 80%-120% 额定频率 90%-110%

允许过量输入：电流 3倍连续 10倍30秒 50倍1秒，电压最大2倍连续

电压试验：输入/输出/电源与外壳之间 2kV AC 1min   IEC688

冲击试验：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脉冲电压）

校正幅度：满度最小±3%，零点最小±1%

磁场影响：0.4kA/m 磁场强度变化＜0.05%

工作条件：温度-10～55℃ 相对湿度 ≤95% 无凝露

贮藏条件：温度-40～70℃ 相对湿度 ≤95% 无凝露

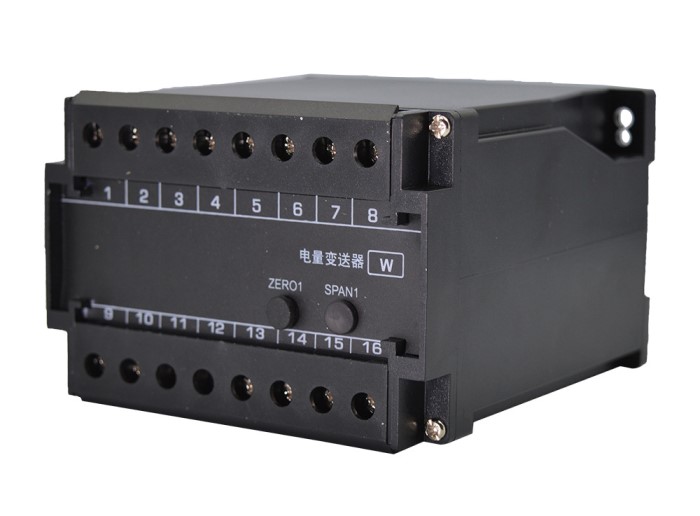

二、塑壳FPW301

测量：单相二线,三相三线,三相四线

输入范围：电流5Aac,1Aac;电压150Vac,600Vac

精度：±0.2%RO

输出：4~20mAdc，0~10Vdc等模拟量信号

电源：AC220V±10%或AC/DC85~265V或DC24V

编辑搜图

执行标准:GB/T13850-1998，IEC688:1992

精度:±0.2%F.S，±0.5%F.S

功耗:≤5VA

年变化率:≤0.2%

绝缘强度:输入、输出、电源之间2000VAC/1min

绝缘电阻:≥100MΩ (DC500V)

冲击电压:5KV(峰值)，1.2/50Sμs

响应时间:≤350mS

输入范围:ACO~5A，ACO~500V，50/60Hz

吸收功率:0.2VA/5A(每路)，0.5VA/220V(每路)

过载能力:电流2倍连续，30倍1S，电压2倍连续

输出负载:电压输出≥2KΩ

电流输出≤500Ω

工作温度:-10~50℃

存储温度:-40~70℃

相对湿度:20~90%RH(无凝露)

安装方式:DIN35mm导轨安装或M4螺钉固定

外形尺寸: 110mm×75mm×120mm
